本解決方案是一份體育場館籃球比賽用LED顯示屏的軟硬件方案,主要是針對舉行國內正規籃球比賽及其它賽事的場館來設計的。該方案中包括比賽計時記分系統,比分直播系統,籃球24秒計時系統等,通過軟硬件多個系統的協作,能夠完成比賽各類信息的顯示,比賽計時,24 秒計時,多媒體信息的顯示、現場直播、比分疊加等多項功能,是眾多大中小型體育場館的理想選擇。

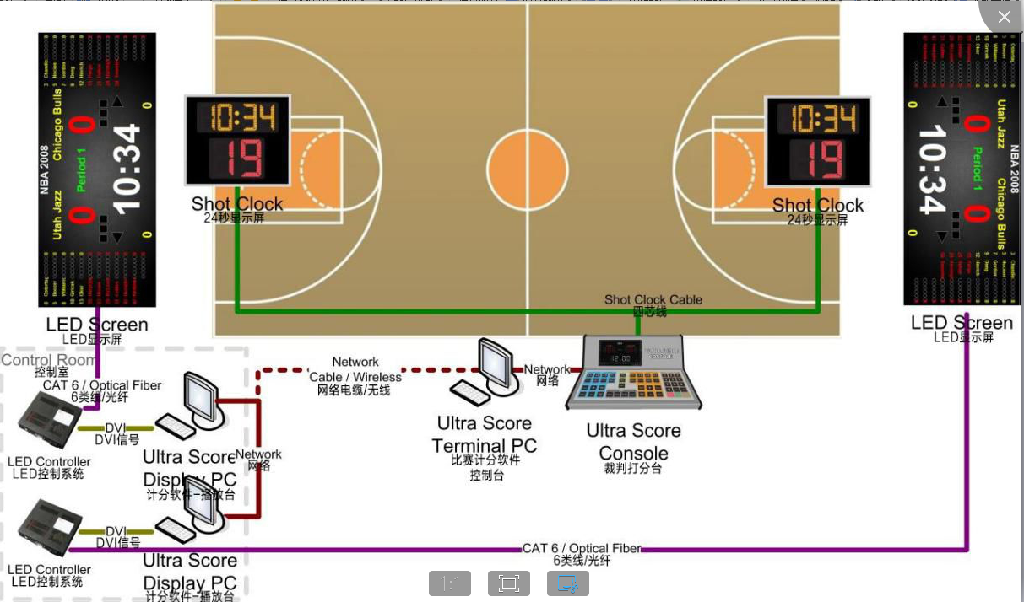

1.系統結構系統結構簡圖
1.1 系統結構說明
體育館兩邊安裝兩塊LED顯示屏,兩塊屏后的控制室內分別設立控制電腦,負責大屏的控制和顯示,大屏通過LED數據和控制電腦相連。場館內設立局域網,兩臺LED顯示屏控制電腦都連入網絡,同時比賽期間放于場邊的裁判操作電腦連入局域網,該電腦與籃球打分控制器相連接,比賽時裁判只需要在場邊進行打分。兩塊大屏可同時顯示相同信息,也可以各自分別顯示不同的內容。兩邊的籃球架上都安裝籃球24秒專用顯示屏,并用數據線連接到場邊的24秒控制臺上,比賽中可由專人負責進行比賽和24秒計時操作。24秒控制臺與場邊的裁判控制電腦可以使用數據線連接,則也可以使用軟件來控制24秒計時的顯示同時在場邊配置了一套籃球?qū)S玫姆敢?guī)顯示器(單面顯示),用于顯示賽隊犯規次數。 一套籃球?qū)S们驒?quán)控制器(單面顯示),指示當前控球權的一方。在單獨的一臺電腦上安裝籃球比賽用軟件,用于統計賽程中球員的賽場表現情況。比分直播系統通過與體育場館比賽計分系統、籃球技術統計軟件進行通訊,在采集多路現場視頻信號的同時,對信號進行本地化的快速編輯處理,實現現場實時比分疊加、球員信息顯等視頻播放要求。賽場的多媒體綜合信息發布系統,與賽場計時記分系統聯動,用于在賽場周邊的屏幕上統一管理和發布球場相關的球賽得分信息、球員及裁判信息、廣告以及相關資訊、指引等。

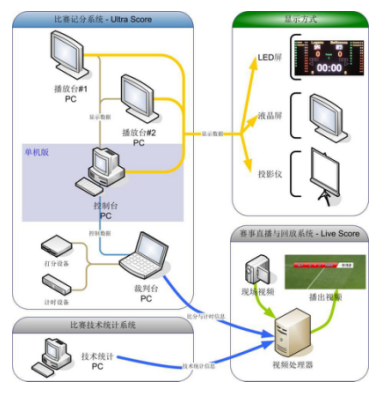

軟件連接示意圖:
主要功能特點:
1)大屏上可顯示比分、賽隊、隊員信息;以及犯規、暫停、換人操作的指示。
2)顯示比賽時間、暫停時間、系統時間以及比賽倒計時功能(包括籃球24秒計時)。
3)播放臨時通知信息:可以在大屏幕上顯示各種通知信息,并設定速度、顏色、字體等特效。
4)強大的媒體播放功能:支持各種媒體播放格式,并能在多個顯示屏間實現精確的切換。
5)簡易的裁判操作界面:裁判不僅可使用鍵盤和鼠標進行比賽控制,同時可外接其他外部設備來操作。
6)專業的記分牌:記分牌功能操作的設計都符合專業的國際比賽規則。自定義顯示區域:軟件可自定義顯示區域的坐標,以及內容上屏顯示的顯示器編號(在多顯示器情況下)。
8)靈活的布局更改:軟件自帶布局編輯器功能,用戶可自行修改、添加、刪除標簽,設置大屏顯示內容的布局??旖萱I:通過為快捷鍵功能可以為多個功能操作設定快捷鍵,簡化裁判面板操作,使得打分、控制過程更加方便、快速。
10)安全性:軟件在比賽過程中能自動備份,在發生故障后,輕點鼠標即可回復先前的畫面。
11)可擴展性:能連接到其他廠家的電子計時器、操作面板等硬件設備。
12)遠程裁判臺、計時臺:可將裁判操作電腦、計時電腦放置在場邊的任何一個地方。
